Een luchtbehandelingskast (ook wel AHU of Air Handling Unit genoemd) is een installatie die verse buitenlucht aanzuigt, filtert, verwarmt of koelt, en vervolgens naar de ruimtes in een gebouw of fabriek verdeelt. De kast zorgt tegelijkertijd voor de afvoer van verbruikte binnenlucht. In industriële omgevingen is een goed werkende luchtbehandelingsunit belangrijk voor zowel de luchtkwaliteit als het energieverbruik van de hele installatie. In dit artikel beantwoorden we de meest gestelde vragen over de werking, de onderdelen en het onderhoud van een luchtbehandelingskast.

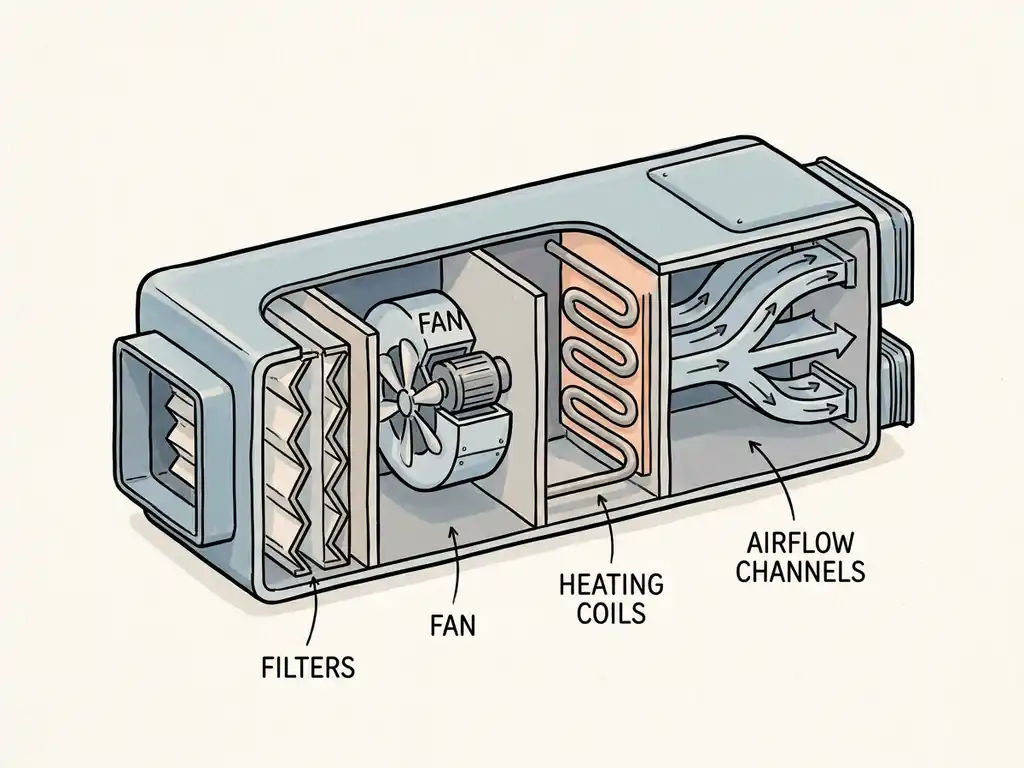

Welke componenten zitten er in een luchtbehandelingskast?
Een luchtbehandelingskast bestaat uit een combinatie van filters, warmtewisselaars, ventilatoren, bevochtigers en regelapparatuur die samen de lucht behandelen voordat die een gebouw of productieruimte binnenkomt. De exacte samenstelling hangt af van de toepassing, maar de meeste industriële units bevatten dezelfde basisonderdelen.
De belangrijkste componenten zijn:
- Filters: verwijderen stof, pollen en andere deeltjes uit de aangezogen buitenlucht
- Warmtewisselaar of batterij: verwarmt of koelt de lucht tot de gewenste temperatuur
- Ventilator: zorgt voor de luchtbeweging door de hele unit en het kanaalnetwerk
- Bevochtigingssectie: brengt de luchtvochtigheid op het juiste niveau (niet altijd aanwezig)
- Warmteterugwinsectie: hergebruikt warmte uit de afgevoerde lucht om de toevoerlucht voor te verwarmen
- Regelkast en sensoren: bewaken en sturen alle processen aan
In industriële luchtbehandeling zie je vaak ook extra secties voor geluiddemping of speciale filtratie, afhankelijk van de eisen in de productieomgeving.
Hoe stroomt lucht door een luchtbehandelingskast?
Lucht stroomt door een luchtbehandelingskast altijd in een vaste volgorde: eerst wordt buitenlucht aangezogen, daarna gefilterd, vervolgens geconditioneerd (verwarmd, gekoeld of bevochtigd) en ten slotte via het kanaalnetwerk naar de ruimtes geblazen. Tegelijkertijd wordt verbruikte lucht afgevoerd, vaak via een warmteterugwinsectie.
De stroom ziet er in de praktijk zo uit:
- Buitenlucht wordt via een inlaatrooster aangezogen door de ventilator
- De lucht passeert een of meerdere filtertrappen
- Eventuele warmteterugwinning vindt plaats: de koude buitenlucht wordt voorverwarmd door de warmte uit de afgevoerde binnenlucht
- Een verwarmings- of koelbatterij brengt de lucht op de gewenste temperatuur
- De geconditioneerde lucht gaat via het kanaalnetwerk naar de ruimtes
- Verbruikte lucht wordt teruggetrokken en deels afgevoerd naar buiten
Dit gesloten systeem maakt het mogelijk om de luchtkwaliteit en het energieverbruik nauwkeurig te sturen.
Wat is het verschil tussen toevoer- en afvoerlucht in een AHU?
Toevoerlucht is de geconditioneerde lucht die vanuit de luchtbehandelingsunit naar de ruimtes wordt geblazen. Afvoerlucht is de verbruikte lucht die uit de ruimtes wordt teruggezogen en grotendeels naar buiten wordt afgevoerd. Het verschil zit in richting, kwaliteit en temperatuur.
Toevoerlucht is gefilterd en geconditioneerd. De temperatuur, vochtigheid en luchtkwaliteit zijn afgestemd op de eisen van de ruimte of het proces. In een productiehal kan dit betekenen dat de lucht op een vaste temperatuur en vochtigheidsgraad wordt gehouden om de proceskwaliteit te waarborgen.
Afvoerlucht bevat meer CO2, warmte en eventueel verontreinigingen uit de productieomgeving. Een slim ontworpen AHU haalt zoveel mogelijk warmte terug uit deze afvoerlucht via een warmteterugwinsectie, zodat die energie niet verloren gaat. Dit is een van de meest effectieve manieren om het energieverbruik van een luchtbehandeling te verlagen.
Waarom speelt de ventilator zo’n centrale rol in de luchtbehandelingskast?
De ventilator is het hart van de luchtbehandelingskast: zonder ventilator beweegt er geen lucht, en functioneert de rest van de installatie niet. De ventilator bepaalt de hoeveelheid lucht die door het systeem stroomt, de druk in het kanaalnetwerk en daarmee het energieverbruik van de hele unit.
In industriële AHU’s worden centrifugaalventilatoren het meest toegepast. Ze zijn geschikt voor hoge drukken en grote luchtvolumes, en zijn betrouwbaar in zware omgevingen. De elektromotor die de ventilator aandrijft, is direct verantwoordelijk voor het energieverbruik van de installatie.
Een verouderde of slecht onderhouden ventilator verbruikt aanzienlijk meer energie dan nodig. Door een frequentieregelaar toe te passen op de aandrijving, past de ventilator zijn toerental aan op de werkelijke vraag. Dit levert in de praktijk een flinke besparing op energiekosten op, zeker in installaties die niet altijd op vollast draaien. meer over onze ventilatorservices lees je op onze dienstenpagina.
Hoe wordt een luchtbehandelingskast geregeld en aangestuurd?
Een luchtbehandelingskast wordt geregeld door een combinatie van sensoren, regelaars en een gebouwbeheersysteem (GBS of BMS). Sensoren meten continu de temperatuur, luchtvochtigheid, CO2-concentratie en druk. Op basis van die metingen stuurt de regelaar de ventilatoren, kleppen en batterijen aan.
Moderne luchtbehandelingsunits werken met vraaggestuurde ventilatie. Dat betekent dat de installatie alleen draait op de capaciteit die op dat moment nodig is, in plaats van altijd op vol vermogen. Dit gebeurt via:
- Frequentieregelaars (VFD): passen het toerental van de ventilatormotor aan op de werkelijke vraag
- CO2-sensoren: verhogen de ventilatie automatisch als de CO2-concentratie stijgt
- Temperatuursensoren: regelen de verwarmings- of koelbatterij
- Drukverschilsensoren: bewaken de filterbelading en signaleren wanneer filters vervangen moeten worden
In industriële omgevingen wordt de aansturing vaak gekoppeld aan een centraal gebouwbeheersysteem, zodat operators op afstand kunnen meekijken en bijsturen.
Wanneer heeft een luchtbehandelingskast onderhoud nodig?
Een luchtbehandelingskast heeft minimaal twee keer per jaar onderhoud nodig, maar in industriële omgevingen met veel stof of bijzondere processen is vaker onderhoud verstandig. Regelmatig onderhoud voorkomt ongeplande stilstand, verhoogt de luchtkwaliteit en houdt het energieverbruik laag.
De meest voorkomende onderhoudspunten zijn:
Periodiek onderhoud
- Filters controleren en vervangen (afhankelijk van belasting: elke 3 tot 6 maanden)
- Ventilatoren reinigen en lagercondities controleren
- Warmtewisselaars en batterijen inspecteren op aanslag of corrosie
- Kleppen en regelorganen controleren op correcte werking
- Condensbakken reinigen om bacteriegroei te voorkomen
Signalen dat onderhoud nodig is
- Verhoogd energieverbruik zonder duidelijke oorzaak
- Ongewone trillingen of geluiden bij de ventilator
- Verminderde luchtcapaciteit of slechte luchtkwaliteit in de ruimtes
- Alarmmeldingen van de drukdifferentiaalschakelaar (filters verstopt)
- Temperatuurafwijkingen in de aangevoerde lucht
Preventief onderhoud is altijd goedkoper dan een ongeplande reparatie. Een kapotte ventilatormotor of een verstopte warmtewisselaar kan een heel productieproces stilleggen.
Hoe Antes helpt bij de verduurzaming en het onderhoud van luchtbehandelingskasten
Bij Antes kennen we luchtbehandelingskasten van binnen en van buiten. We repareren en reviseren ventilatoren van alle types, inclusief de elektromotoren die ze aandrijven. Maar we denken ook mee over hoe je een bestaande installatie energiezuiniger kunt maken.
Wat we voor je kunnen doen:
- Revisie en reparatie van centrifugaal- en axiaaltype ventilatoren
- Vervanging of revisie van elektromotoren, inclusief hoogrendementsmotoren
- Implementatie van frequentieregelaars voor vraaggestuurde ventilatie
- Ombouw van luchtbehandelingskasten voor 30 tot 40% energiebesparing
- Terugverdientijdberekeningen en energiebesparingsadvies op maat
- Preventief en correctief onderhoud, ook on-site met VCA-gecertificeerde monteurs
Wil je weten wat Antes voor jouw installatie kan betekenen? neem contact met ons op en we kijken samen naar de beste aanpak.
