Het rendement van een moderne elektromotor geeft aan hoeveel procent van de opgenomen elektrische energie daadwerkelijk wordt omgezet in mechanische arbeid. Moderne hoogrendementsmotoren halen een efficiëntie van 90 tot 97%, afhankelijk van het vermogen en de IE-klasse. Hoe hoger het vermogen van de motor, hoe hoger het rendement doorgaans is. In dit artikel beantwoorden we de meest gestelde vragen over motorrendement, IE-klassen en energiebesparing in de industrie.
Hoe wordt het rendement van een elektromotor gemeten?
Het rendement van een elektromotor wordt gemeten door het mechanisch afgegeven vermogen (output) te delen door het opgenomen elektrische vermogen (input), uitgedrukt als percentage. Een motor die 10 kW opneemt en 9 kW mechanisch levert, heeft een rendement van 90%. Dit wordt bepaald via gestandaardiseerde testmethoden, zoals beschreven in de internationale norm IEC 60034-2-1.
Bij deze meting telt alles mee: koperverlies in de wikkelingen, ijzerverlies in de kern, lagerverliezen en ventilatieverliezen. Al deze factoren samen bepalen hoeveel energie er niet nuttig wordt ingezet. De meting gebeurt bij vollast, maar ook bij deellast (25%, 50%, 75%) omdat industriële motoren zelden continu op vollast draaien.
Belangrijk om te weten: een motor die mechanisch goed aanvoelt, kan toch een slecht rendement hebben. Alleen een nauwkeurige elektrische meting of een thermografische inspectie onthult de werkelijke verliezen.
Wat zijn de IE-rendementklassen en wat betekenen ze?
IE-klassen zijn internationale efficiëntieniveaus voor elektromotoren, vastgelegd in de norm IEC 60034-30. IE staat voor International Efficiency. Hoe hoger het getal achter IE, hoe zuiniger de motor. De klassen lopen van IE1 (standaard rendement) tot IE5 (ultra-premium rendement), waarbij IE3 en IE4 in de industrie het meest relevant zijn.
De IE-klassen zijn geen marketinglabel maar een wettelijke norm. Binnen de Europese Unie geldt sinds 2021 een verplichting voor IE3 als minimumstandaard voor motoren van 0,75 kW tot 1000 kW. Fabrikanten en gebruikers moeten hier rekening mee houden bij nieuwe installaties en vervangingen.
De klassen geven een helder houvast bij het vergelijken van motoren van verschillende merken. Een IE3-motor van Siemens en een IE3-motor van een ander A-merk presteren op hetzelfde rendementsniveau, ongeacht de fabrikant.
Hoeveel energie verliest een elektromotor door warmte?

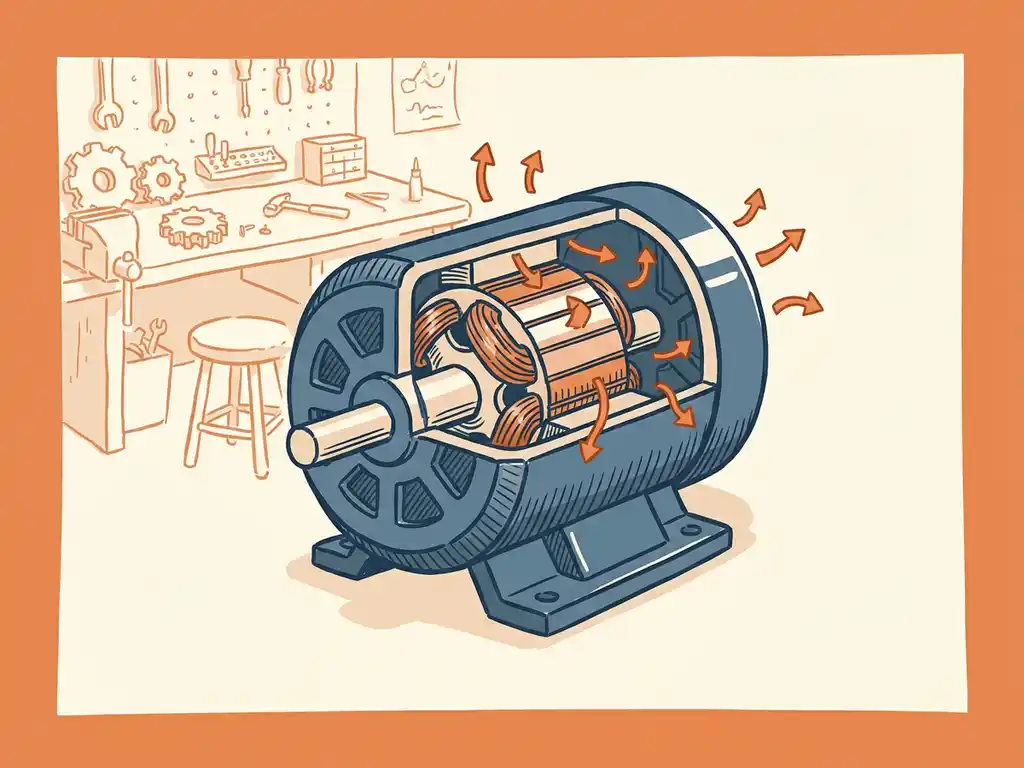

Een elektromotor verliest energie voornamelijk als warmte, via weerstand in de wikkelingen (koperverlies), magnetische verliezen in het ijzer (ijzerverlies) en mechanische wrijving in lagers en ventilatie. Bij een IE1-motor kan het totale verlies oplopen tot 8 tot 12% van het opgenomen vermogen. Bij een IE3-motor is dat verlies teruggebracht naar 3 tot 6%.
Die percentages klinken klein, maar in een industriële omgeving waar motoren duizenden draaiuren per jaar maken, tellen ze snel op. Een motor van 15 kW die 6.000 uur per jaar draait en 5% extra verliest ten opzichte van een zuiniger alternatief, verbruikt jaarlijks circa 4.500 kWh extra. Dat is een aanzienlijke kostenpost, zeker bij de huidige energieprijzen.
Warmteontwikkeling heeft ook een indirect effect: hogere temperaturen versnellen de slijtage van lagers en isolatie, wat de levensduur van de motor verkort. Een efficiëntere motor loopt koeler en gaat langer mee.
Wat is het verschil tussen IE2, IE3 en IE4 motoren?
IE2, IE3 en IE4 motoren verschillen in rendementsniveau: elke stap omhoog betekent een lager energieverlies en een hogere efficiëntie. IE3 is de huidige wettelijke minimumstandaard in de EU. IE4 levert een nog hoger rendement en is interessant voor toepassingen met veel draaiuren of hoge vermogens.
| IE-klasse | Rendement (indicatief, 15 kW) | Status in EU |
|---|---|---|
| IE2 | ~91% | Niet meer toegestaan als standalone motor (zonder VFD) |
| IE3 | ~93% | Wettelijk minimum |
| IE4 | ~95% | Vrijwillig, aanbevolen bij hoge belasting |
| IE5 | ~96-97% | Beschikbaar, nog beperkt ingezet |
Het verschil tussen IE2 en IE3 lijkt klein in percentages, maar vertaalt zich over de levensduur van een motor (doorgaans 15 tot 20 jaar) naar duizenden euro’s aan energiekosten. IE4 motoren zijn duurder in aanschaf maar verdienen zichzelf terug bij intensief gebruik.
Wanneer loont het om een oude motor te vervangen door een IE3 of IE4?
Een vervanging door een IE3 of IE4 motor loont wanneer de huidige motor veel draaiuren maakt, een groot vermogen heeft, of wanneer de motor toch al aan vervanging toe is door slijtage of schade. Als vuistregel geldt: bij meer dan 4.000 draaiuren per jaar en een vermogen vanaf 4 kW is de terugverdientijd van een hoogrendementsmotor vaak minder dan twee jaar.
De berekening is eenvoudig: kijk naar het huidige verbruik, bereken het verschil in rendement met een IE3 of IE4 alternatief, en vermenigvuldig dat met het aantal draaiuren en de energieprijs. Bij motoren die 24/7 draaien, zoals in pomptoepassingen of ventilatie, is de besparing al snel substantieel.
Naast energiebesparing speelt ook betrouwbaarheid een rol. Een oude motor die regelmatig storingen veroorzaakt, kost niet alleen energie maar ook productietijd. Vervangen op een gepland moment is altijd goedkoper dan noodreparaties bij ongeplande stilstand.
Via onze diensten voor verduurzaming en revisie helpen we je bij het berekenen van de terugverdientijd en het kiezen van het juiste alternatief.
Hoe beïnvloedt een frequentieregelaar het motorrendement?
Een frequentieregelaar (ook wel VFD of frequentie-omvormer genoemd) past het toerental van een motor aan op de werkelijke vraag. Dit verhoogt het systeemrendement aanzienlijk, omdat een motor op deellast veel minder energie verbruikt dan bij vollast. Bij pompen en ventilatoren geldt de kubieke wet: halveer het toerental, dan daalt het vermogensverbruik tot een achtste.
Het rendement van de motor zelf verandert licht door het gebruik van een frequentieregelaar, omdat de omvormer kleine verliezen introduceert (typisch 2 tot 3%). Maar het totale systeemrendement verbetert sterk, omdat de motor zelden of nooit meer op vollast hoeft te draaien.
Een praktisch voorbeeld: een ventilator die 80% van de tijd op 70% capaciteit draait, verbruikt met een frequentieregelaar ruwweg 34% van het vermogen dat nodig is bij vollast. Zonder regelaar draait dezelfde ventilator op vollast en wordt het overschot weggegooid via een smoorklep of bypass. Dat is pure verspilling.
Let wel: niet elke motor is geschikt voor gebruik met een frequentieregelaar. ATEX-motoren en sommige oudere ontwerpen vereisen aanpassing of vervanging voor veilig gebruik met een VFD.
Hoe Antes helpt bij het verbeteren van motorrendement
Bij Antes helpen we industriële bedrijven en installateurs om het maximale uit hun aandrijvingen te halen. Of het nu gaat om een snelle beoordeling van een bestaande motor, het berekenen van de terugverdientijd van een IE3 of IE4 vervanging, of de volledige ombouw van een luchtbehandelingskast: we denken met je mee.
- Energiebesparingsadvies en terugverdientijdberekeningen voor bestaande installaties
- Levering van IE3 en IE4 motoren van A-merken zoals Siemens en Rotor, tot 75 kW uit voorraad
- Revisie en reparatie van alle merken en types elektromotoren, inclusief ATEX
- Implementatie van frequentieregelaars en begeleiding bij verduurzaming van aandrijvingen
- Thermografie, trillingsmetingen en conditiemonitoring om verliezen vroegtijdig te signaleren
Wil je weten hoeveel jouw installatie kan besparen met een efficiëntere motor of frequentieregelaar? Neem contact op en we rekenen het samen door.
