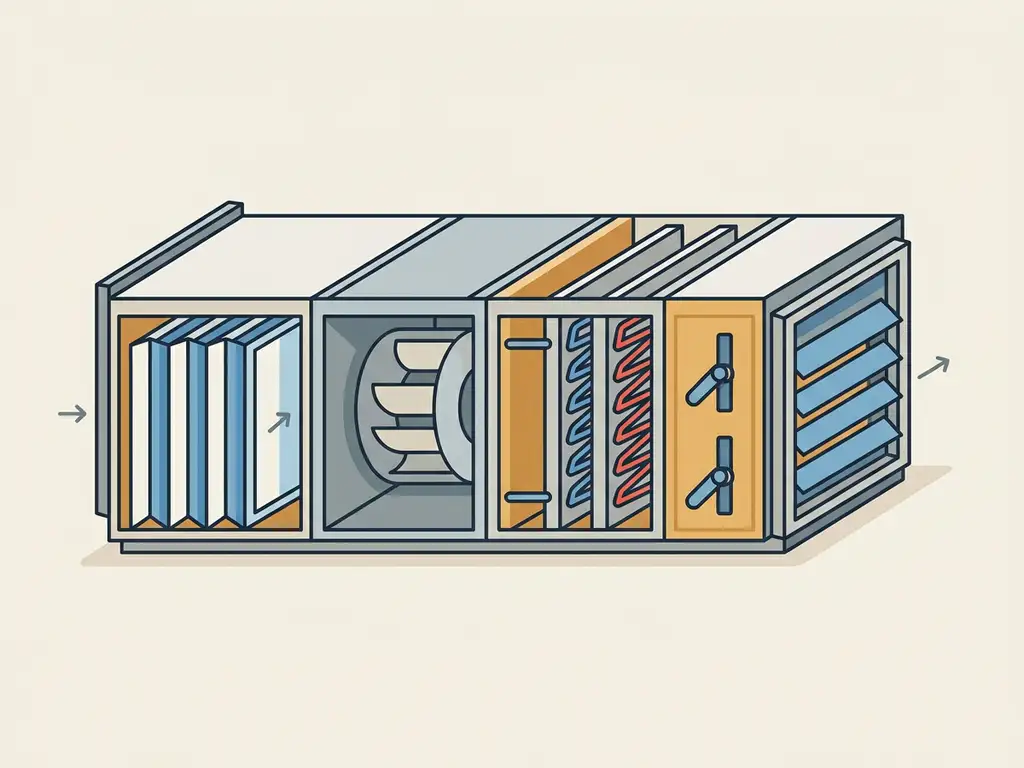

Een moderne luchtbehandelingskast (ook wel AHU of Air Handling Unit) bestaat uit een combinatie van ventilatoren, filters, warmteterugwinners, verwarmings- en koelelementen, bevochtigers en regelapparatuur. Al deze luchtbehandelingskast onderdelen werken samen om verse, geconditioneerde lucht aan te voeren en vervuilde lucht af te voeren. Welk onderdeel welke rol speelt, en wanneer je ze moet vervangen of laten reviseren, lees je hieronder.
Wat doet elk onderdeel van een luchtbehandelingskast?
Een luchtbehandelingskast verwerkt lucht via een reeks opeenvolgende onderdelen, elk met een specifieke taak. De ventilator zorgt voor de luchtstroom, filters houden vuil tegen, warmtewisselaars regelen de temperatuur, en de regelunit stuurt het geheel aan. Samen bepalen deze AHU-componenten de luchtkwaliteit, het energieverbruik en de levensduur van de installatie.
De meest voorkomende onderdelen in een luchtbehandeling zijn:
- Ventilator met elektromotor: drijft de luchtstroming aan
- Filters: houden stof, pollen en fijnstof tegen
- Warmteterugwinner: hergebruikt warmte uit de afvoerlucht
- Verwarmingsbatterij: verwarmt de lucht bij koude aanvoer
- Koelbatterij: koelt de lucht in de zomer
- Bevochtiger: regelt de luchtvochtigheid
- Regelkast en sensoren: bewaken en sturen het systeem
Elk onderdeel heeft zijn eigen onderhoudscyclus. Als één schakel uitvalt, heeft dat direct gevolgen voor de luchtkwaliteit en het energieverbruik van het hele gebouw.
Welke soorten ventilatoren worden gebruikt in een luchtbehandelingskast?
In een luchtbehandelingskast worden voornamelijk centrifugaalventilatoren gebruikt, soms aangevuld met axiale types. De centrifugaalventilator is de standaardkeuze omdat hij hoge drukken aankan en geschikt is voor de lange kanalenstelsels die in gebouwen voorkomen. De ventilator in een luchtbehandeling werkt samen met een elektromotor, en die combinatie bepaalt grotendeels het energieverbruik van de installatie.
Centrifugaalventilator
Dit is het meest gebruikte type in AHU’s. De lucht stroomt axiaal het wiel in en verlaat het radiaal, waardoor hoge statische drukken haalbaar zijn. Ze zijn verkrijgbaar met voorwaarts en achterwaarts gekromde schoepen, waarbij achterwaarts gekromde schoepen energiezuiniger zijn en minder snel overbelasten.
Axiale ventilator
Axiale ventilatoren zie je minder vaak in een klassieke luchtbehandelingskast, maar wel in dakafzuigingen en specifieke koelinstallaties. Ze zijn compact, maar minder geschikt voor hoge tegendrukken. In moderne systemen worden ze soms gecombineerd met een EC-motor (elektronisch gecommuteerde motor) voor een hoog rendement.
De motor luchtbehandelingskast is een punt van aandacht: veel oudere installaties draaien nog op een standaard inductiemotor met een vaste snelheid. Door over te stappen op een hoogrendements IE3- of IE4-motor met frequentieregelaar bespaar je direct op energiekosten.
Welke filters zitten er in een moderne luchtbehandelingskast?
Een moderne luchtbehandelingskast bevat minimaal twee filtertrappen: een grofstoffilter (G-klasse) als voorfilter en een fijnstoffilter (F- of ePM-klasse) als nafilter. In gebouwen met hogere luchtkwaliteitseisen, zoals ziekenhuizen of cleanrooms, voeg je daar een HEPA-filter aan toe. De juiste filter luchtbehandelingskast keuze hangt af van de toepassing en de geldende normen.
De meest gebruikte filterklassen op een rij:
- G3/G4 (ISO Coarse): grofstoffilters, houden grote deeltjes en insecten tegen
- ePM10 / ePM2,5 (voorheen F5-F7): houden fijnstof en pollen tegen, standaard in kantoren en scholen
- ePM1 (voorheen F8-F9): voor ruimtes met hoge eisen aan luchtkwaliteit
- HEPA H13/H14: voor medische omgevingen en cleanrooms
Filters verstoppen na verloop van tijd, waardoor de weerstand toeneemt en de ventilator harder moet werken. Dat verhoogt het energieverbruik merkbaar. Regelmatige filtervervanging is dan ook niet alleen een kwestie van luchtkwaliteit, maar ook van efficiëntie.
Hoe werkt de warmteterugwinning in een luchtbehandelingskast?
Warmteterugwinning in een luchtbehandelingskast werkt door warmte uit de afgevoerde binnenlucht over te dragen aan de verse buitenlucht, zonder dat de twee luchtstromen elkaar raken. Dit verlaagt de energie die nodig is om de aanvoerlucht te verwarmen of te koelen aanzienlijk. In de praktijk zijn er drie gangbare systemen.
Kruisstroom- en tegenstroomwarmtewisselaar
Dit zijn platenwarmtewisselaars waarbij afvoer- en aanvoerlucht langs elkaar stromen via dunne metalen platen. Een tegenstroomwisselaar heeft een hoger rendement dan een kruisstroomwisselaar, omdat de luchtstromen in tegengestelde richting bewegen. Rendementen van 70 tot 85 procent zijn haalbaar.
Roterende warmtewisselaar (enthalpiewiel)
Een langzaam roterend wiel absorbeert warmte (en vocht) uit de afvoerlucht en geeft dit af aan de aanvoerlucht. Dit type heeft een hoog rendement en kan ook vocht terugwinnen, wat het bijzonder nuttig maakt in gebouwen waar vochtbeheersing belangrijk is. Nadeel is dat er altijd een kleine overdracht van lucht plaatsvindt tussen de stromen.
Vloeistofkoppeling
Twee aparte warmtewisselaars, verbonden via een vloeistofcircuit met een pomp, wisselen warmte uit zonder enig luchtcontact. Dit systeem is ideaal als afvoer- en aanvoerkanalen ver uit elkaar liggen, maar het rendement is iets lager dan bij een platenwisselaar.
Wanneer moeten onderdelen van een luchtbehandelingskast worden vervangen of gereviseerd?
Onderdelen van een luchtbehandelingskast moeten worden vervangen of gereviseerd zodra ze merkbaar minder presteren, ongewone geluiden maken, of bij een periodieke inspectie slijtage vertonen. Voor filters gelden vaste vervangingsintervallen; voor ventilatoren en motoren zijn trillingsmetingen en conditiemonitoring de betrouwbaarste signalen.
Een praktisch overzicht van indicatoren per onderdeel:
| Onderdeel | Signaal voor actie | Typische actie |
|---|---|---|
| Filter | Hoge drukvalsensor, vast interval | Vervangen |
| Ventilator | Trillingen, lawaai, verminderde capaciteit | Revisie, balanceren |
| Elektromotor | Warmteontwikkeling, stroompieken, trillingen | Revisie of vervangen |
| Warmtewisselaar | Verminderd rendement, vervuiling | Reinigen of reviseren |
| Lagers | Geluid, trilling, temperatuurstijging | Vervangen |
Preventief onderhoud op basis van trillingsmetingen en conditiemonitoring is betrouwbaarder dan werken op basis van vaste tijdsintervallen alleen. Zo voorkom je ongeplande stilstand en verleng je de levensduur van de installatie.
Hoe kan een luchtbehandelingskast energiezuiniger worden gemaakt?
Een luchtbehandelingskast energiezuiniger maken doe je het meest effectief door de ventilatormotoren te vervangen door hoogrendementsmotoren (IE3 of IE4) en frequentieregelaars toe te voegen. Daarmee pas je de luchtstroom aan op de werkelijke vraag, in plaats van altijd op vol vermogen te draaien. In combinatie met betere warmteterugwinning en tijdige filtervervanging zijn energiebesparingen van 30 tot 40 procent realistisch.
De meest impactvolle maatregelen op een rij:
- Hoogrendementselektromotor (IE3/IE4): direct lager verbruik bij elk draaiuur
- Frequentieregelaar (VFD): regelt het toerental op basis van vraag, voorkomt onnodig vol vermogen
- Betere warmteterugwinning: hogere rendementswisselaars verlagen de verwarmings- en koelbehoefte
- Regelmatige filtervervanging: lagere weerstand betekent minder motorbelasting
- Demand Controlled Ventilation (DCV): CO2-gestuurde ventilatie past de luchtstroom automatisch aan
Een terugverdientijdberekening helpt om te bepalen welke investering het snelst rendeert. Voor grotere installaties liggen terugverdientijden van twee tot vijf jaar vaak binnen bereik.
Hoe Antes helpt met de onderdelen van je luchtbehandelingskast
Bij Antes reviseren en repareren we alle onderdelen van luchtbehandelingskasten: van ventilatoren en elektromotoren tot warmtewisselaars en regelkasten. We wikkelen motoren zelf in onze eigen wikkelafdeling, een van de weinige bedrijven in Nederland die dat nog doet. Maar we denken ook mee over verduurzaming: we berekenen terugverdientijden, adviseren over hoogrendementsmotoren en frequentieregelaars, en voeren de ombouw uit.
Wat we concreet voor je kunnen doen:
- Revisie en reparatie van ventilatoren, motoren en pompen in luchtbehandelingskasten
- Trillingsmetingen, thermografie en conditiemonitoring om slijtage vroeg te signaleren
- Ombouw naar hoogrendementsmotoren met frequentieregelaar
- Terugverdientijdberekeningen en energiebesparingsadvies op maat
- On-site service met VCA-gecertificeerde monteurs in Zuid-Limburg, Brabant en de grensregio
Wil je weten wat Antes voor jouw installatie kan betekenen? Neem contact op en we kijken samen naar de beste aanpak.
